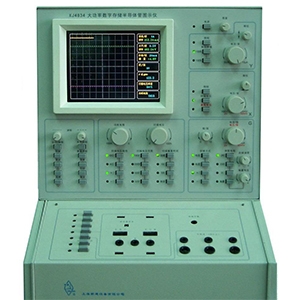

上海新建XJ4834A型400A超大功率数字存储半导体管特性图示仪

1.集电极扫描电源方式高电压方式大电流方式（脉冲）峰值功率3W 30W 300W 3000W集电极峰值电流25mA 0.25A 10A 400A大峰值电压1000V 200V 50V 30V脉冲宽度：250µs±10%

2.集电极电流范围(Ic)10µA～50A/div            按1.2.5进制分21档10µA～0.5A/div           误差≤±3%1A～50A/div              误差≤±5%

3.集电极电压范围(Vc)  50mV～100V/div           按1.2.5进制分11档50mV～10V/div            误差≤±3%20V～100V/div            误差≤±5%

4.基极信号阶梯电流范围(IB)2µA/级～2A/级           按1.2.5进制分19档2µA/级～50mA/级         误差≤±3%0.1A/级～2A/级           误差≤±5%阶梯电压范围(VB)50mV～2V/级             按1.2.5进制分6档，各档误差≤±3%

5. 其他特性阶梯级数               0～10级连续可调阶梯极性               正或负

6. 显示系统               6.4英寸TFT彩色液晶屏

7. 接口               USB接口

8. 一般性能使用电源:   AC220V/50Hz视在功率:   约400VA外形尺寸:   325B×395H×630Dmm重    量:   约30kg

适用范围 : 晶体管测试 ;

电流范围 : 400A（安培） ;

尺寸 : 325B×395H×630Dmm ;

电压范围 : 0-1000（V）
