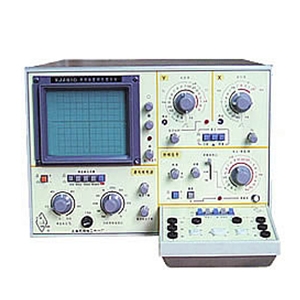

上海新建XJ4810型·XJ4810A型半导体管特性图示仪

 集电极扫描信号

输出电压范围及电流容量

0～5V       10A（XJ4810A）     0～10V    5A

0～50V    1A    0～100V  0.5A

0～500V  0.1A

基极阶梯信号

阶梯电流         0.2μA/级～50mA/级，分17档(XJ4810)

        0.2μA/级～100mA/级，分18档(XJ4810A)

阶梯电压         0.05V级～1V/级，分5档(XJ4810)

        0.1V级～2V/级，分5档(XJ4810A)

Y轴偏转系数

集电极电流     10μA/div～0.5A/div，分15档(XJ4810)

        10μA/div～1A/div，分16档(XJ4810A)

二极管电流     0.2μA/div～5μA/div，分5档

倍率         ×0.1

X轴偏转系数

集电极电压     0.05V/div～50V/div，分10档

                0.05V/div～1V/div，分5档

二族显示

二簇曲线左右分列显示并可左右位移

一般性能

适应电源         AC220V±10% 50Hz±4%

视在功率         约50VA（非测试状态）

                约80VA(功率)

外形尺寸         320B×220H×400Dmm

重量         17kg
