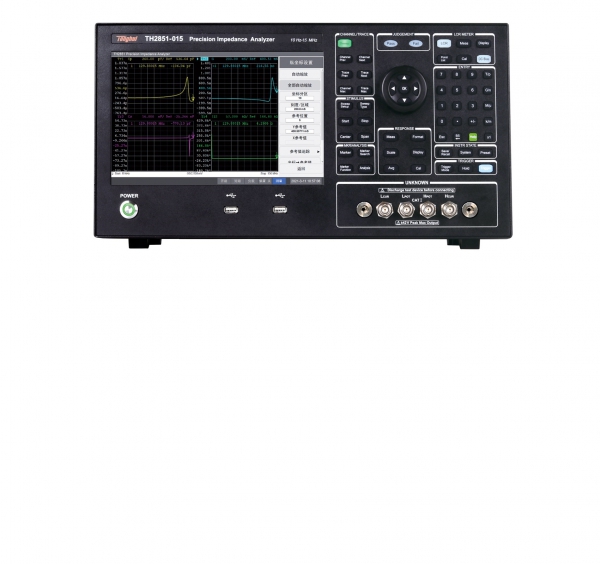

同惠TH2851精密阻抗分析仪

显示

10.1英寸TFTLCD显示器1280×RGB×800，电容式触摸屏

AC测量参数

Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、V_AC、I_AC

DC测量参数

VDC、IDC、DCR

测试频率

范围

10Hz - 15MHz

10Hz - 30MHz

10Hz - 50MHz

10Hz - 80MHz

10Hz - 130MHz

最高分辨率

1mHz

频率相对误差

≤±0.0007%

测试电平

AC电压

5mV - 2Vrms

分辨率

1mV

AC电流

50uA - 20mArms

分辨率

10uA

DC偏置

电压

0V - ±40V

电压分辨率

1mV

电流

0mA - ±100mA

电流分辨率

40μA

测试端配置

四端对

输出阻抗

25Ω/100Ω

典型测量时间（速度）

五档：1(快速) - 5(精确)

1:2.5ms       2:10ms     3:40ms     4:80ms      5:400ms

（不包括通讯时间的算数平均值，每个频率测试速度会略有不同）

最高准确度

1kHz：0.08%

1MHz：0.08%

2MHz：0.5%

10MHz：1%

130MHz：5.0%

测量显示范围

 a   1×10^-18；  E   1×10¹⁸

Cs、Cp

±1.00000   aF - 999.999 EF

Ls、Lp

±1.00000   aH - 999.999 EH

D

±0.00001   - 9.99999

Q

±0.01   - 9999.99

R、Rs、Rp、X、Z

±1.00000   aΩ - 999.999 EΩ

G、B、Y

±1.   00000 aS -  999.999 ES

Vdc

±1.00000   aV - 999.999 EV

Idc

±1.00000   aA - 999.999 EA

θ_r

±1.00000   a rad - 3.14159 rad

θ_d

±0.0001   deg - 180.000 deg

Δ%

±0.0001%   - 999.999%

多功能参数列表扫描

1601点，每个点可设置平均数，每个点可单独分选

扫描参数：测量参数、测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流

图形扫描

参数

频率、ACV、ACI、DCV、DCI

类型

对数、线性、频率分段

点数

2-1601

通道数

4

曲线数

4条/通道

分屏显示

16种（通道和曲线）

等效电路分析

3元件模型：4个、4元件模型：3个

晶体振荡器分析

有

曲线轨迹比对

有

分选

LCR模式10档分选；扫描模式每条曲线单独分选

接口

RS232C，USB   HOST、USB   DEVICE、LAN、GPIB、HANDLER、VGA、HDMI

开机预热时间

60分钟

输入电压

100-120VAC/198-242VAC可选择，47-63Hz

功耗

最大150VA

尺寸（WxHxD）mm³

428x220x325

重量

14.5kg
